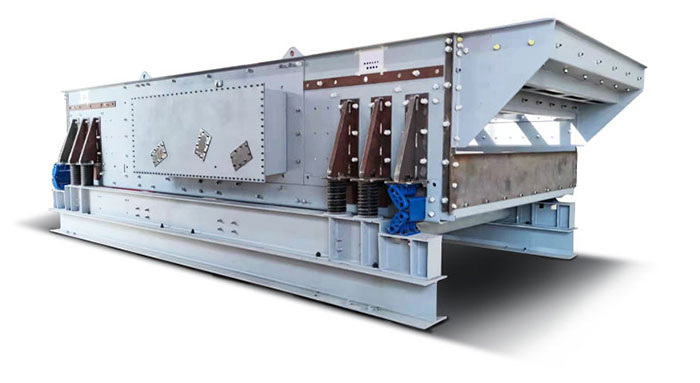

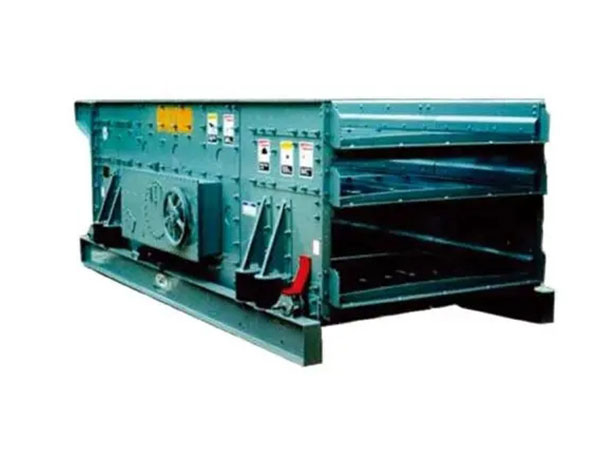

三轴水平筛的结构与工作原理

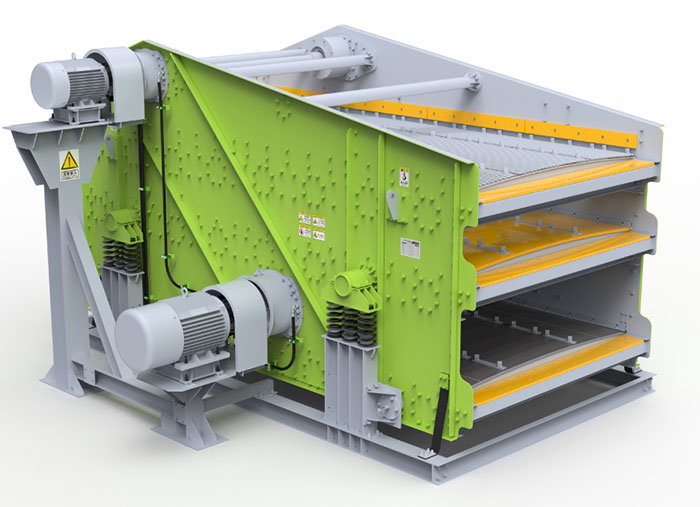

1. 基本结构

• 筛箱：水平或微倾斜安装（倾角0°-5°），由钢板焊接而成，内部铺设筛网（单层或多层）。

• 振动器：配置三组振动电机或激振器，对称分布以平衡离心力，驱动筛箱做直线或椭圆运动。

• 支撑系统：弹簧减振器（钢弹簧或橡胶弹簧）连接底座与筛箱，降低传递至基础的动载荷。

• 传动装置：三轴通过联轴器或齿轮同步驱动，确保振动轨迹稳定。



2. 工作原理

• 三组振动器同步旋转，产生合成激振力，使筛箱沿水平方向做往复直线运动。

• 物料在筛面上均匀分布，细颗粒透筛，粗颗粒从排料端排出。

• 三轴设计优势：相比单/双轴筛，振动更平稳，处理量更大，适合高负荷连续作业。

主要应用场景

1. 煤炭行业

   • 原煤分级（块煤与末煤分离）、洗煤厂脱介筛分。

2. 矿山与冶金

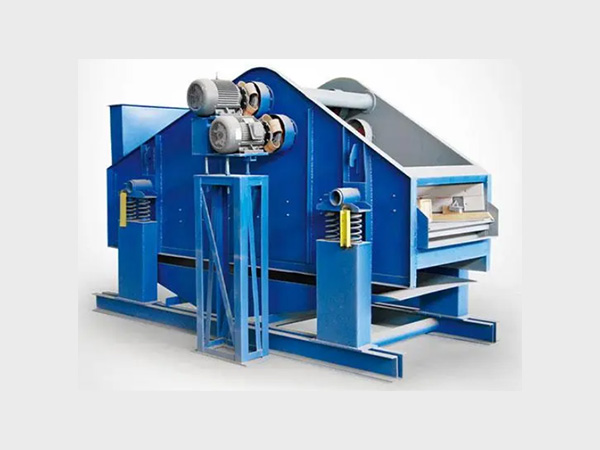

   • 铁矿石、铜矿的粗/中碎后预筛分，尾矿脱水。

3. 砂石骨料

   • 机制砂分级（0-5mm细砂与5-10mm粗砂分离）。

4. 化工与建材

   • 化肥颗粒分级、石英砂筛分。



核心优势与不足

优势

1. 高处理能力

   • 三轴激振力叠加，筛分效率提升20%-40%，单机处理量可达50-800吨/小时（视物料和筛孔尺寸）。

2. 运行稳定

   • 三轴对称布局抵消偏心力，振动轨迹可控，设备寿命长（尤其适合哈密地区连续作业的矿山）。

3. 适应性强

   • 可处理高湿度（含水≤8%）、含泥量大的物料，筛网可选聚氨酯、不锈钢或锰钢材质。

4. 维护便捷

   • 模块化振动器，单组故障可独立更换，减少停机时间。




不足

1. 初期成本高

   • 三轴驱动系统造价高于单轴筛，适合中大型生产线。

2. 能耗较高

   • 三组电机总功率通常在15-45kW，长期运行电费需核算。

3. 对基础要求严苛

   • 需混凝土基础减振，避免共振损坏设备（哈密戈壁地区需注意地基稳定性）。

哈密地区使用注意事项

1. 环境适应性优化

• 防沙设计：

  • 筛箱密封条升级为耐磨损硅胶材质，滚轴轴承加装防尘盖。

  • 每班次结束后用压缩空气清理电机散热孔积沙。

• 温差应对：

  • 冬季选用低温齿轮油（如L-CKC 220），启动前空载预热10分钟。

  • 夏季高温时段监控轴承温度（≤75℃），必要时加装散热风扇。



2. 筛网选型建议

• 材质：优先选择304不锈钢筛网（耐哈密地区风沙腐蚀）。

• 孔径：筛孔尺寸为目标分离粒度的1.1-1.3倍（例如筛分5mm颗粒，选5.5-6.5mm孔径）。

• 结构：多层筛网（如上层10目、下层20目）提升分级效率。

3. 操作与维护要点

• 启动前检查：

  • 三组振动器螺栓扭矩（参考值：M20螺栓180-220N·m）。

  • 筛网张紧度（按压下沉≤3mm为合格）。

• 日常维护：

  • 每8小时补充振动电机轴承润滑脂（锂基脂，NLGI 2级）。

  • 每周清理筛箱内部积料，检查弹簧是否变形或断裂。

• 故障应急处理：

  • 异常振动：立即停机，检查是否因沙尘导致轴承卡死或螺栓松动。

  • 筛网破损：临时用橡胶板修补，及时联系本地供应商更换。
